El Geometrical Dimensioning and Tolerancing (GD&T), conocido como Acotación y Tolerancia Geométrica, es un sistema estandarizado utilizado para definir y comunicar la geometría y tolerancias de piezas y ensamblajes en planos de ingeniería. Este enfoque proporciona una descripción precisa de las características geométricas de un componente, asegurando que cumpla con las especificaciones de diseño y las necesidades funcionales de su aplicación. Su implementación es clave para garantizar la intercambiabilidad, funcionalidad y calidad en productos manufacturados.
A continuación, exploraremos en detalle qué es GD&T, su importancia, los conceptos fundamentales y sus aplicaciones en la industria.
¿Qué es GD&T?
GD&T es un lenguaje técnico basado en símbolos normalizados que describe la forma, el tamaño, la orientación y la ubicación de las características geométricas de una pieza. Este sistema establece tolerancias claras y detalladas que definen las variaciones permitidas en las dimensiones de una pieza sin comprometer su funcionalidad. Se encuentra estandarizado bajo normativas internacionales como la ASME Y14.5 y la ISO 1101, que son ampliamente reconocidas en la industria.

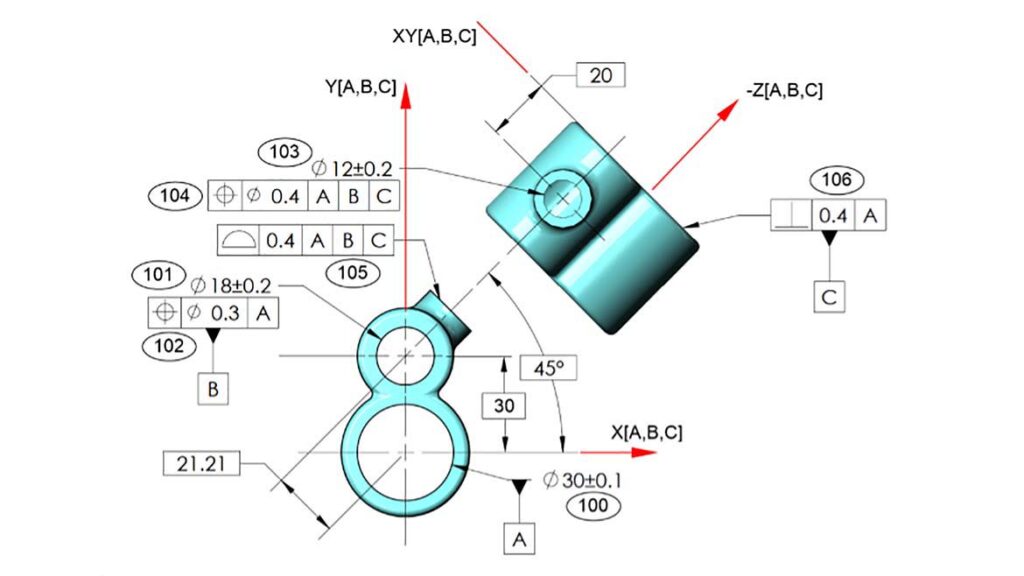

En lugar de usar únicamente dimensiones lineales y sus tolerancias, GD&T utiliza símbolos geométricos para describir relaciones complejas y específicas entre superficies o características. Esto incluye elementos como cilindricidad, perpendicularidad, paralelismo y concentricidad, entre otros.
Importancia del GD&T
La implementación de GD&T aporta numerosos beneficios al diseño y fabricación de productos:
- Claridad en la comunicación técnica: GD&T elimina ambigüedades en los planos de diseño al proporcionar especificaciones precisas y detalladas.
- Intercambiabilidad: Garantiza que las piezas fabricadas en diferentes ubicaciones o por distintos proveedores sean funcionalmente equivalentes y encajen correctamente en los ensamblajes.
- Reducción de costos: Al permitir tolerancias más flexibles y funcionales en lugar de estrictas tolerancias dimensionales, GD&T reduce el desperdicio de material y los costos de producción.
- Optimización del control de calidad: Proporciona una base sólida para las inspecciones metrológicas, facilitando la identificación y corrección de errores.
- Mejora de la funcionalidad: Asegura que las piezas cumplan con los requisitos de desempeño, evitando problemas como holguras excesivas o ensamblajes defectuosos.
Conceptos Fundamentales del GD&T
El GD&T se basa en varios conceptos clave que ayudan a definir las características geométricas de las piezas:
- Características geométricas: Estas incluyen forma (planitud, redondez), orientación (paralelismo, perpendicularidad), ubicación (posición, concentricidad) y perfil (de línea o de superficie).
- Marcos de referencia (Datum): Los “datum” son puntos, líneas o planos de referencia utilizados como base para medir las tolerancias. Establecen un sistema de coordenadas que facilita la medición y el montaje.
- Zonas de tolerancia: GD&T define áreas tridimensionales dentro de las cuales deben estar las características geométricas para cumplir con las especificaciones. Estas zonas son específicas para cada tipo de tolerancia.
- Símbolos y modificadores: Los símbolos gráficos representan tolerancias geométricas, y los modificadores (como MMC – Maximum Material Condition) ayudan a describir condiciones especiales para evaluar las tolerancias.
Aplicaciones del GD&T en la Industria
El GD&T tiene una amplia gama de aplicaciones en diversos sectores industriales debido a su capacidad para garantizar precisión, intercambiabilidad y calidad. Algunas de las aplicaciones más comunes incluyen:
- Automoción En la industria automotriz, GD&T es esencial para garantizar que los componentes, como motores, transmisiones y sistemas de suspensión, encajen y funcionen correctamente. La acotación geométrica permite verificar tolerancias críticas en partes móviles y ensamblajes complejos.
- Aeronáutica y aeroespacial En este sector, la precisión es vital para garantizar la seguridad y el rendimiento. GD&T se utiliza para inspeccionar y ensamblar componentes como fuselajes, alas y turbinas. Además, permite una colaboración eficiente entre equipos de diseño y fabricación en distintas ubicaciones.
- Fabricación de maquinaria En la manufactura de equipos industriales, GD&T garantiza que las piezas móviles mantengan sus posiciones relativas, lo que es crucial para el rendimiento de máquinas como prensas, cortadoras y robots.
- Industria médica En dispositivos médicos, como implantes y equipos de diagnóstico, GD&T asegura que los componentes sean precisos y cumplan con estrictos estándares regulatorios.
- Electrónica En la fabricación de dispositivos electrónicos, las tolerancias geométricas son críticas para ensamblajes compactos y de alta precisión, como placas de circuito impreso (PCB) y carcasas.
- Energía En sectores como la generación de energía, GD&T se utiliza para fabricar componentes de turbinas eólicas y sistemas de generación eléctrica, donde las tolerancias afectan la eficiencia y durabilidad.
Herramientas para Inspección de GD&T

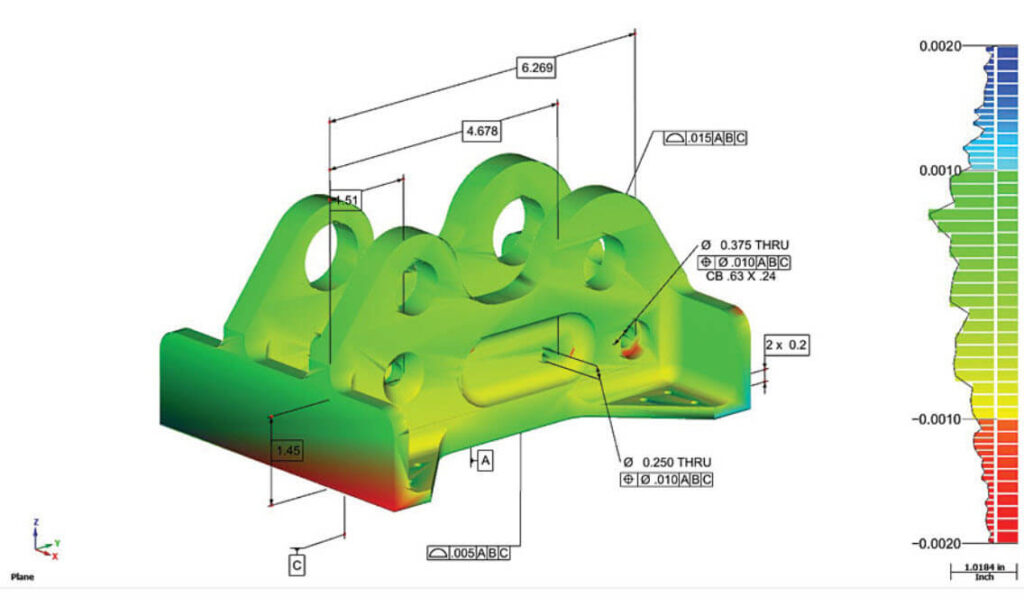

La implementación del GD&T va de la mano con herramientas de inspección avanzadas. Las máquinas de medición por coordenadas (CMM) y los escáneres láser 3D se utilizan para evaluar la conformidad de las piezas con las tolerancias especificadas. Estos equipos son fundamentales para automatizar y agilizar el proceso de control de calidad. Consulta nuestro curso de metrología para conocer los alcances del software para generar reportes personalizados.
Conclusión
El GD&T es una herramienta esencial en el diseño y la fabricación moderna. Al ofrecer un lenguaje claro y estandarizado para describir las tolerancias geométricas, mejora la calidad, funcionalidad y eficiencia en la producción. Su implementación es indispensable en industrias donde la precisión y la intercambiabilidad son cruciales, como la automoción, la aeronáutica y la manufactura de dispositivos médicos. Con el avance de la manufactura digital y la industria 4.0, el uso de GD&T seguirá creciendo, consolidándose como un pilar fundamental en el control de calidad y diseño de ingeniería. A través de nuestros Servicios podemos apoyarte con cualquier requerimiento.
