El escáner 3D es una herramienta fundamental en los laboratorios de metrología de la industria manufacturera, ya que permite capturar con precisión la geometría de objetos físicos y convertirlos en modelos digitales tridimensionales. Este proceso es esencial para diversas aplicaciones, que van desde el control de calidad hasta el diseño inverso. A continuación, se explica cómo se utiliza el escáner 3D en estos contextos y su impacto en la manufactura moderna.
Principios de funcionamiento del escáner 3D

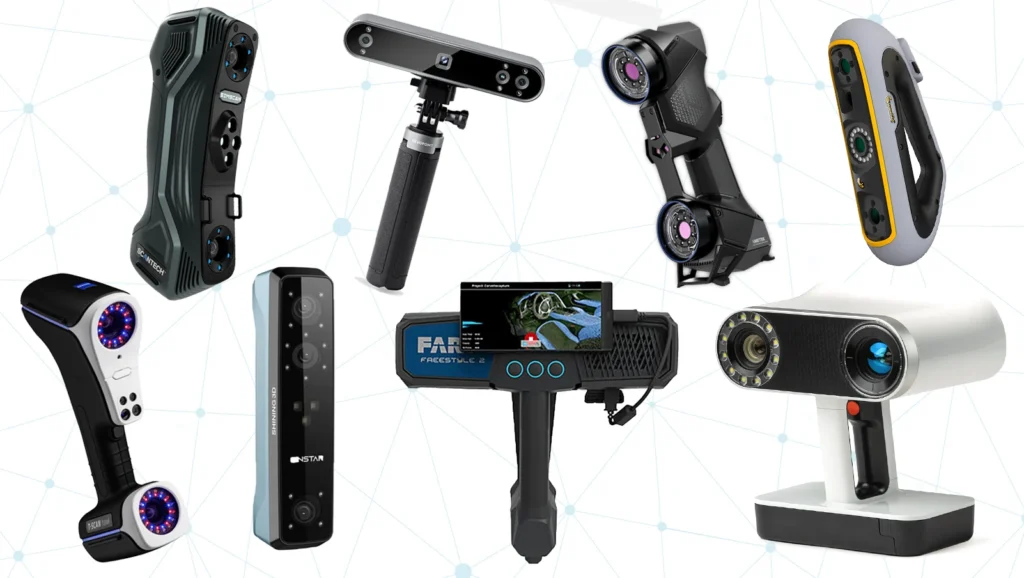

El escáner 3D utiliza diferentes tecnologías para capturar la geometría de un objeto. Algunas de las más comunes son:

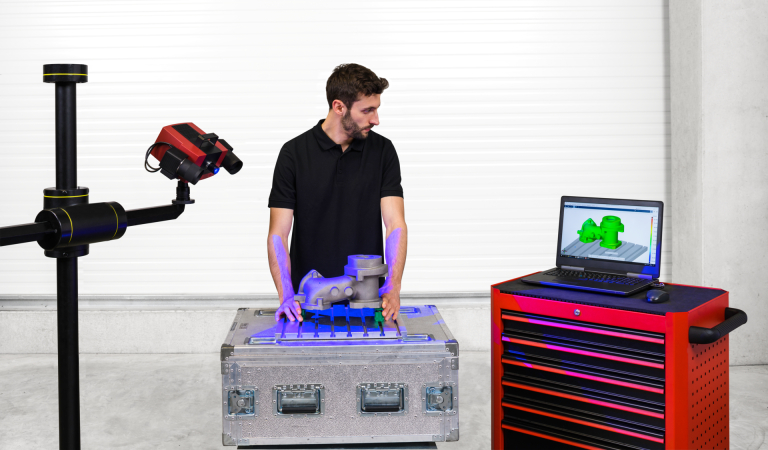

- Luz estructurada: Proyecta un patrón de luz sobre el objeto y mide las deformaciones del patrón para calcular las dimensiones del objeto.
- Láser: Escanea la superficie del objeto utilizando un rayo láser, midiendo la distancia mediante triangulación o tiempo de vuelo.
- Fotogrametría: Utiliza imágenes capturadas desde diferentes ángulos para reconstruir un modelo tridimensional.
- Tecnología basada en contacto: Algunos sistemas combinan escaneado con palpadores táctiles para mayor precisión.
Estas tecnologías generan una nube de puntos, que es un conjunto denso de coordenadas en el espacio tridimensional. Esta nube de puntos se procesa para crear un modelo digital que puede analizarse con software especializado.
Aplicaciones en laboratorios de metrología
- Control de calidad
El escáner 3D es una herramienta clave en el control de calidad, ya que permite comparar los objetos fabricados con sus modelos CAD (Diseño Asistido por Computadora). En este proceso:- Se escanea el objeto físico para generar su modelo digital.
- El software de metrología compara el modelo escaneado con el diseño original, identificando desviaciones dimensionales o defectos.
- Este análisis proporciona mapas de color que visualizan las diferencias entre el diseño y la pieza fabricada, facilitando la identificación de errores y la corrección en el proceso de manufactura.
- Diseño inverso
En los casos donde no se dispone de planos originales o diseños CAD, el escáner 3D permite recrear el diseño digital de un objeto existente. Este proceso, conocido como diseño inverso, es útil para:- Fabricar piezas de repuesto.
- Actualizar diseños antiguos para incorporarlos en nuevos sistemas de producción.
- Analizar productos de la competencia o realizar mejoras a partir de diseños existentes.
- Optimización de procesos de manufactura
Los escáneres 3D ayudan a identificar y resolver problemas en las etapas iniciales de fabricación. Al inspeccionar prototipos y piezas piloto, los ingenieros pueden ajustar los procesos de mecanizado, moldeo o ensamblaje para garantizar la precisión y reducir costos asociados a retrabajos o materiales defectuosos. - Documentación y trazabilidad
En industrias como la aeroespacial o automotriz, la trazabilidad de componentes es crucial. Los escaneos 3D permiten documentar con precisión cada etapa de la producción, creando registros digitales que se pueden consultar en auditorías o para replicar piezas en el futuro.
Ventajas del escáner 3D en metrología
El uso del escáner 3D ofrece múltiples beneficios en comparación con métodos tradicionales de medición, como las herramientas de medición por contacto o los calibres. Entre estas ventajas destacan:
- Rapidez: Permite capturar datos complejos en cuestión de minutos, reduciendo significativamente los tiempos de inspección.
- Precisión y detalle: Los escáneres 3D de alta resolución pueden capturar características complejas y detalles diminutos.
- Flexibilidad: Se pueden medir objetos de diferentes tamaños, formas y materiales sin necesidad de configuraciones complejas.
- Análisis avanzado: La integración con software especializado facilita la realización de análisis geométricos, simulaciones y reportes detallados.
Recuerda que en nuestro curso de metrología con Geomagic Control X podrás aprender las herramientas básicas para el uso del escáner 3D con objetivo de realizar reportes de inspección dimensional.
Retos y consideraciones
Aunque los escáneres 3D son herramientas poderosas, presentan ciertos desafíos:
- Costo inicial: Los equipos de alta precisión pueden ser costosos, lo que requiere una inversión significativa.
- Curva de aprendizaje: Operar y procesar datos de un escáner 3D requiere capacitación técnica.
- Limitaciones en ciertas superficies: Materiales brillantes, transparentes o muy oscuros pueden requerir tratamientos previos, como el uso de sprays antirreflectantes.
Conclusión
El escáner 3D ha revolucionado los laboratorios de metrología en la industria manufacturera, ofreciendo un medio eficiente y preciso para la medición, inspección y diseño de productos. Su capacidad para capturar datos tridimensionales en detalle mejora la calidad de los productos y optimiza los procesos de manufactura, impulsando la innovación y la competitividad en el sector. A medida que la tecnología continúa evolucionando, su accesibilidad y aplicaciones seguirán expandiéndose, consolidando su rol como una herramienta esencial en la manufactura moderna. Contamos con Asesorías en línea con las que podemos crear flujos de trabajo para medición completamente personalizados.
